Grade metálica

Grades de piso são preparadas para suportar a aplicação de cargas distribuidas e concentradas em diversos vãos entre apoios. As grades metalicas tem alta resistencia mecânica se adequando a todos tipos de aplicação tais como passagem de pessoas, automovóveis, caminhões e empilhadeira.

Fabricados em aço e realizado o tratamento de galvanização a fogo, criando desta forma alta proteção e resistência.

As grade metalica de forma que deixa a entrada de luz, calor e som com o beneficio de evitar o empilho de residuos.

Para indentificar a grade de piso e preciso definir a malha que e o espaçamento entre as barras portante e o espaçamentos entre as barras de ligação.

Barras portante e as barras de ligação.

As grades podem ser fabricadas tambem com as barras serrilhadas (antiderrapante)

Grade de Piso​

As grades de piso são preparadas para suportar a aplicação de cargas distribuídas e concentradas em diversos vãos entre apoios.  As grades metálicas tem alta resistência mecânica se adequando a todos tipos de aplicações tais como passagem de pessoas, automóveis, caminhões e empilhadeira.

Fabricação

Os pisos metálicos são fabricados em aço inox, aço carbono que recebem o tratamento de galvanização a fogo, criando desta forma alta proteção e resistência.

As grades em aço inox e indicada em industria de bebidas e química entre outros locais que o ambiente e vulnerável e com  meios corrosivos.

As grades são aplicadas em locais que necessitam em ter um produto que suporte carga e a mesmo tempo deixa entrada de luz, calor e som, com o beneficio de evitar o empilho de resíduos.

Vantagens

que a grade de piso obtêm, podemos destacar economia, ventilação,leveza, luminosidade, resistência corrosiva, maleabilidade, grande capacidade de carga, segurança.

Grades de Piso offshore

A grade de piso esta presente também na parte de offshore, onde atendemos as exigência dos cliente para compra da grade de piso serrilhada totalmente preparada para áreas onde ha presença de óleos, graxa em outros líquidos.

A grade de piso serrilhada alem de ser muito utilizada em plataformas de petróleo, faz uso em laboratórios de pesquisa, passarelas, canaletas de escoamento, pontes, pisos que tem a necessidade de elevação, mezaninos e dentre outros locais.

As grade de piso podem ser fabricadas também na opção barra com barra ideal para uso como forro metálico.

Malha

Malha das grades de piso

É o espaçamento entre as barras portante (A) e o espaçamento entre as barras de ligação (B).

Barra portante

São as barras que ficam na posição vertical onde de acordo com o sua altura (H) e sua espessura (E) é possível especificar a carga que ira suportar, para atender as aplicações do projeto.

As barras principal podem ser fabricadas em barra portante lisa ou barra portante serrilhada (antiderrapante).​

Barras de ligação

As barras de ligação  e responsável pelo entrelaçamento das barras principais, oque trás estabilidade em toda sua secção.

Fabricadas nas opção de barra secundaria redonda, barra chata 1/2″x 1/8″ ou com barra a mesma medida da barra principal; Muito utilizada para forros.

Moldura

São as barras laterais utilizadas para o fechamento da grade de piso, esta parte da moldura não tem esforços e tem as mesmas características das barras principal.

Podem ser fabricadas com outras medidas sob consulta.

Apoio lateral

Em sua instalação e recomendado deixar e o inicio do vão livre 30mm para ambos os lados, ou seja apoio minimo entre o final da barra portante.

Vão livre

Nesta aplicação a grade com vão de 1000mm, ficara com o vão livre de 940mm onde terá o peso aplicado.

E a largura do gradil menos a distancia dos apoios laterais.

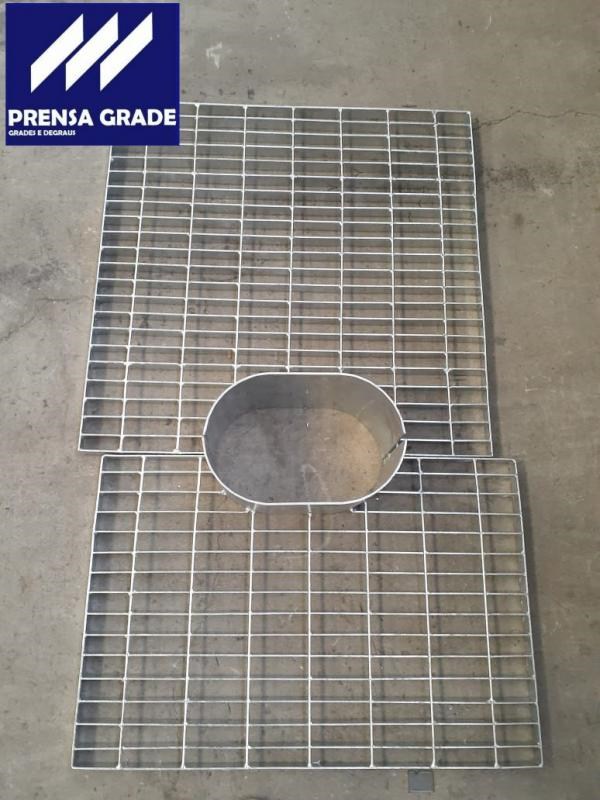

Grade de piso com recorte

Os pisos metálicos poder ser fabricados com recorte e rodapé, conforme fotos abaixo antes das grades de piso receber o tratamento de galvanização a fogo conforme norma NBR 6323.
